Троллейный шинопровод TBX-S

Троллейная шина с 4 или 5 медными проводниками (40A-130A)

Поскольку в наших мобильных шинопроводах E-LINE TBX-S нет кабеля, исключается возможность несчастных случаев и неисправностей из-за кабеля. Могут быть созданы различные текущие комбинации и различные типы использования. Проводники помещены в корпус из ПВХ, который не содержит галогены. Энергия передается по проводникам через щетки и поступает к тележкам, которые движутся по подвижному оборудованию, обеспечивая непрерывную подачу энергии к подвижному оборудованию. Это исключает возможность аварийных ситуаций и неисправностей, связанных с подвижными кабелями. В связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность. Так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется. Система может включать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одного устройства. Области применения:

• Мостовые краны
• Монорельсовые системы
• Столы для резки и раскатки текстиля
• AS/RS системы хранения
• Движущиеся дверные и потолочные системы
• Сборочные и испытательные линии

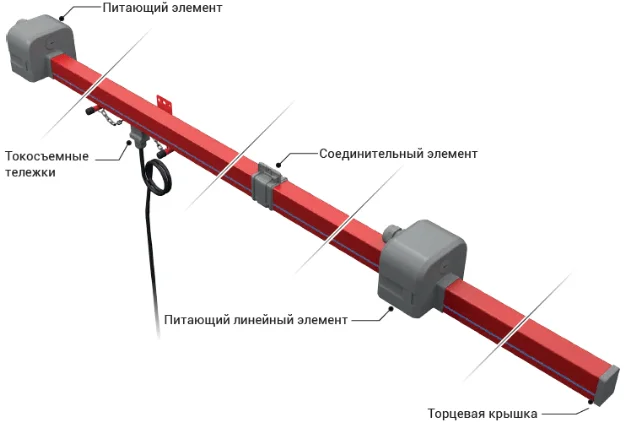

Троллейный шинопровод EAE Elektrik E-line TBX-S Корпус имеет 5 стандартных каналов для подключения до 5 проводников. Имеется предохранительная система, обеспечивающая единственно правильную установку токосъемной тележки. Цельные одиночные проводники из электролитической меди могут иметь длину до 150 м.

• Количество проводников: 4 или 5 проводников
• Цвет канала: красный.
• Температурный диапазон: -30°C, +55°C.
• Стандартная длина корпуса: 4 метра
• Класс защиты: Стандарт IP24, Уплотнение IP44.
• Класс горючести: UL 94 V0
• Канал C-ПВХ и пластиковые аксессуары изготовлены из сырья PA6.
• Провода защищены от ручного контакта внутри изоляционного корпуса.
• На корпусе есть нейтральная линия, представляющая нейтральный провод.

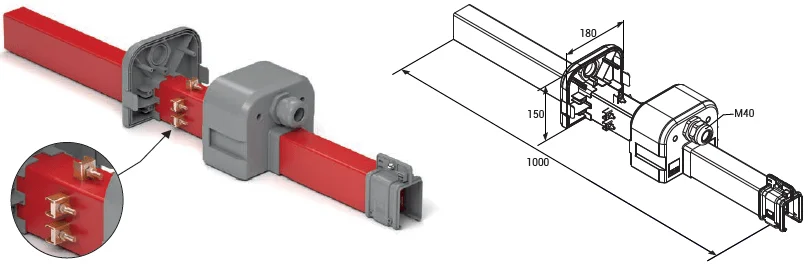

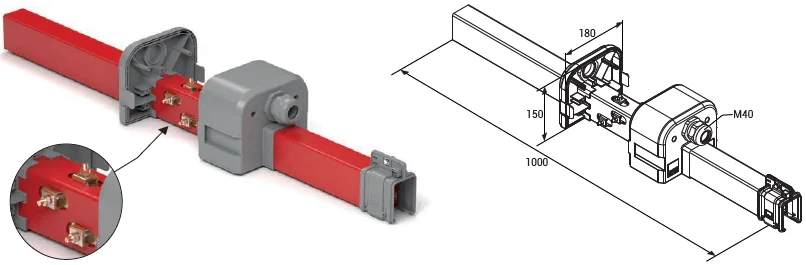

Легкий и прочный благодаря своей двухслойной структуре TBX обеспечивает простоту установки. Питающий элемент TBX Тип питающего элемента, который будет подавать энергию в систему выбирается путем расчета местоположения и падения напряжения источника питания.

• Может использоваться с 4 или 5-проводными шинами.
• Используется сальник стандарта М40.
• Пластиковое сырье без галогена.
• Высокая ударная прочность.
• Дизайн, устойчивый к условиям окружающей среды
• Удобство при монтаже шин.
