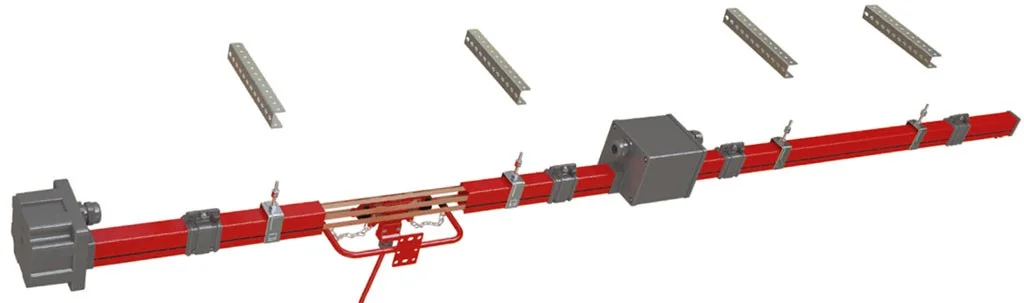

Троллейный шинопровод E-line TBS
Троллейный шинопровод E-Line TBS применяется для питания кранов и другого подвижного оборудования. ПВХ-корпус рассчитан на протяжку шин, ток линии до 130 А и скорость движения до 200 метров в минуту.
Ток линии: 40А, 75А, 105А, 130А Токосъёмник: 35А, 70А, 105А Напряжение: 400В Длина секции: 4 метра Профиль секции: 51х68мм Количество шин: 4, 5 Линия шин: под протяжку шин Соединение шин: болтовое Материал корпуса: ПВХ Допустимая скорость токосъёмника: 200 метров в минуту Температура: -20⁰С +55⁰С Степень защиты: IP23/IP44 (+шторка) Общие технические характеристики:Надежность: в виду отсутствия подвижных кабелей исключаются несчастные случаи и неисправности, связанные с проблемами у кабелей. Безопасность персонала: в связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность. Нет необходимости в расширительных элементах: так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется. Функциональность: проводники могут устанавливаться единым цельным блоком без стыков в корпусе из ПВХ. Система может всключать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одной установки.
| Номинальный ток | (А) | 40 | 75 | 105 | 130 |
|---|---|
| Количество проводников | (Pcs) | 4-5 | 4-5 | 4-5 | 4-5 |
| Номинальное напряжение | (AC) (V) | 400 | 400 | 400 | 400 |
| Электрическая прочность изоляции | (kV/mm) | 30 | 30 | 30 | 30 |
| Частота | (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Активное сопротивление при 20 °C | R20 (m /m) | 1,290 | 1,163 | 0,760 | 0,573 |
| Активное сопротивление при 35 °C | R35 (m /m) | 1,484 | 1,343 | 0,879 | 0,659 |
| Индуктивное сопротивление | X (m /m) | 0,496 | 0,259 | 0,129 | 0,174 |
| Полное сопротивление | Z (m /m) | 1,564 | 1,367 | 0,888 | 0,682 |
| Стандартная длина | (m) | 4 | 4 | 4 | 4 |
