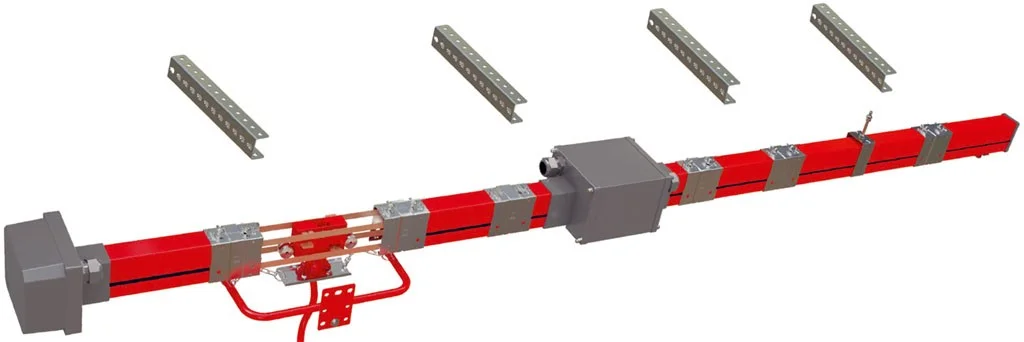

Троллейный шинопровод E-line TB
Троллейный шинопровод E-Line TB обеспечивает непрерывное питание нескольких подвижных установок от одной линии. Система рассчитана на ток до 250 А, напряжение 400 В и установку 4, 5 или 7 проводников.
Ток линии: 35,63,80,100,125,160,200,250А Токосъёмник: 16, 35, 70, 105, 140, 210А Напряжение: 400В Длина секции: 4 метра Профиль секции: 51х68мм Количество шин: 4, 5, 7 Линия шин: под протяжку шин Соединение шин: болтовое Материал корпуса: ПВХ Допустимая скорость токосъёмника: 200 метров в минуту Температура: -20⁰С +55⁰С Степень защиты: IP23/IP44 (+шторка) Общие технические характеристики:Надежность: в виду отсутствия подвижных кабелей исключаются несчастные случаи и неисправности, связанные с проблемами у кабелей. Безопасность персонала: в связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность. Нет необходимости в расширительных элементах: так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется. Функциональность: проводники могут устанавливаться единым цельным блоком без стыков в корпусе из ПВХ. Система может всключать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одной установки.
| Номинальный ток | (А) | 35 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
|---|---|
| Количество проводников | (Pcs) | 4 | 4 | 4 | 4 | 4 | 7 | 7 | 7 |
| Номинальное напряжение | (AC) (V) | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Электрическая прочность изоляции | (kV/mm) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Частота | (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Активное сопротивление при 20 °C | R20 (m /m) | 2,736 | 1,709 | 1,371 | 0,913 | 0,678 | 0,667 | 0,452 | 0,343 |
| Активное сопротивление при 35 °C | R35 (m /m) | 2,845 | 1,824 | 1,415 | 0,932 | 0,719 | 0,707 | 0,524 | 0,489 |
| Индуктивное сопротивление | X (m /m) | 0,138 | 0,129 | 0,127 | 0,144 | 0,132 | 0,089 | 0,069 | 0,058 |
| Полное сопротивление | Z (m /m) | 2,754 | 1,723 | 1,384 | 0,922 | 0,688 | 0,708 | 0,461 | 0,349 |
| Стандартная длина | (m) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
