Шинопровод E-Line DL-SL

Система силовых шин (40А)

Системы шинопроводов E-Line DL/SL group используются в цепях розеток, требующих трехфазной или однофазной энергии 40 А в зданиях и промышленных объектах. Выходная вилка на 16 А (с патронным предохранителем и без него) или 25 А с патронным предохранителем или автоматическим предохранителем предназначены для питания цепей розеток из-за их характеристик.

Общие характеристики продукта

• Лист (опционально с эпоксидно-полиэфирным покрытием RAL 7038, окрашенным в электростатическом поле)
• Полная луженая медная жила
• Пластиковая защита на определенных расстояниях между проводниками с воздушным зазором

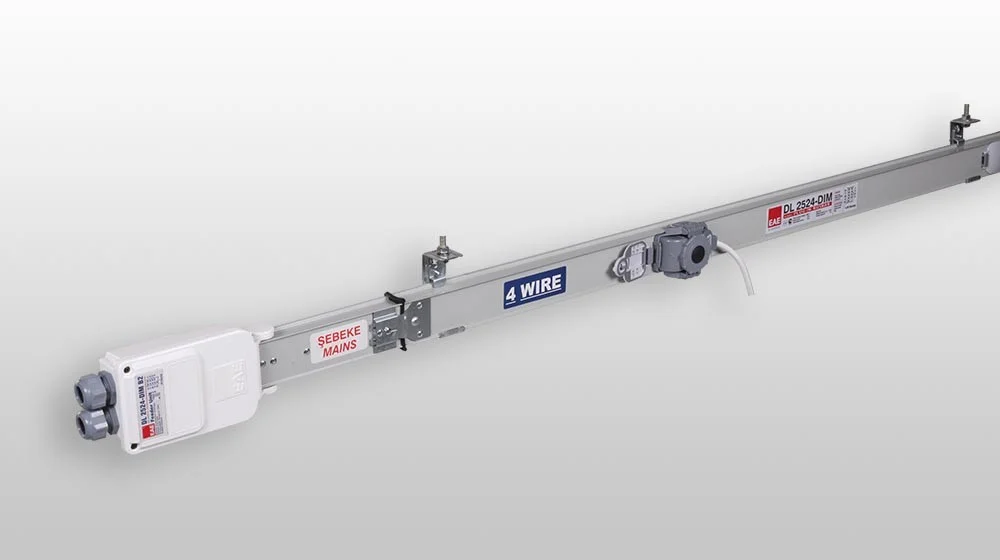

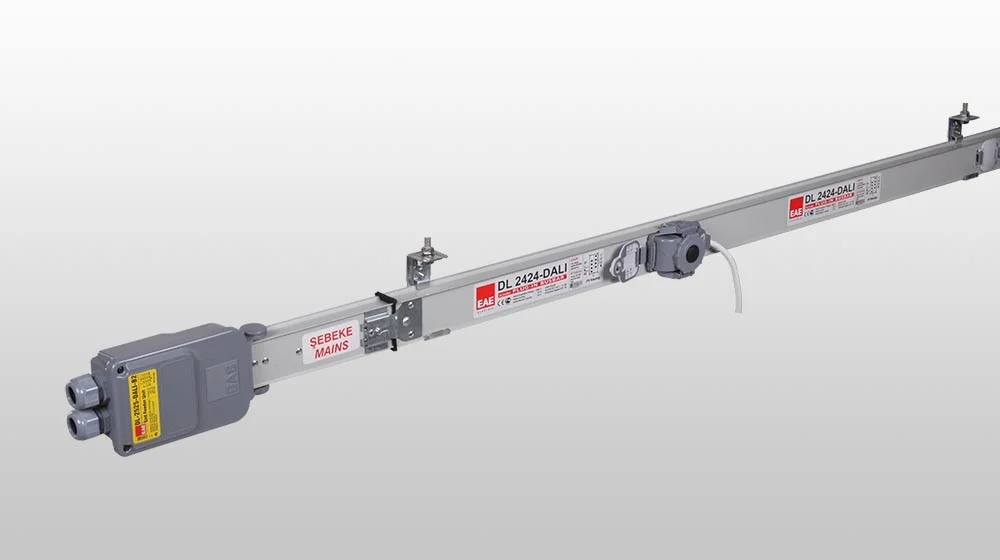

E-LINE DL Двухцепные шинопроводы; в цепях освещения и розеток на рабочих местах; Применяется в схемах освещения промышленных объектов с высокими потолками. (2+2) … (5+5) доступны различные комбинации проводников. E-LINE SL Одноконтурная шинопроводная система была произведена как эквивалент серии осветительных шин E Line KAM по своей основной функции. Применяется для одноконтурного освещения заводов, офисов и автостоянок. Есть трехфазное или однофазное использование, а также 2, 3, 4, 5-проводные варианты в одной цепи. E-LINE DL DALI Он используется как в качестве источника питания, так и в качестве линии управления в цепях освещения, управляемых по протоколу DALI, в зданиях и промышленных объектах. Существуют варианты проводников (4+4) или (5+4) CE (чисто заземленные) в трехфазных приложениях или (2+4) или (3+4) варианты проводников CE (чисто заземленные) в однофазных Приложения. E-LINE SL-ACK Применяется для осветительных приборов, в том числе одноконтурных комплектов аварийного освещения на предприятиях, в офисах и на автостоянках. Доступны трехфазное или однофазное использование, а также варианты с 3 или 5 проводниками в одной цепи. E-LINE DL DIM Применяется в зданиях и промышленных объектах, цепях освещения, локальном затемнении светильников, применяемых с балластом коридорного назначения и энергоснабжения. Доступно трехфазное приложение. Возможны варианты проводников 5+4. E-LINE SL-DALI+ACK Применяется для освещения заводов, офисов и автостоянок, в том числе светильников с одноконтурными комплектами аварийного освещения. Доступны трехфазное или однофазное использование, а также варианты с 3 или 5 проводниками в одной цепи.

Проводники продукта и сила тока

Медный проводник: 40А

Преимущества шины DL/SL

E-Line DL

• 40A Токовый ступенчатый медный проводник
• Различные варианты количества проводников до 10 двусторонних проводников в одном корпусе, макс. (5+5)
• Корпус из оцинкованного листа с электростатической окраской печи RAL 7038 по запросу.
• 8 двусторонних выходных окон (4+4) на стандартной шине длиной 3 м 1
• Огнестойкая безгалогенная изоляция по всей длине медных луженых жил.
• Простая в установке дополнительная конструкция с посеребренными пружинными контактами

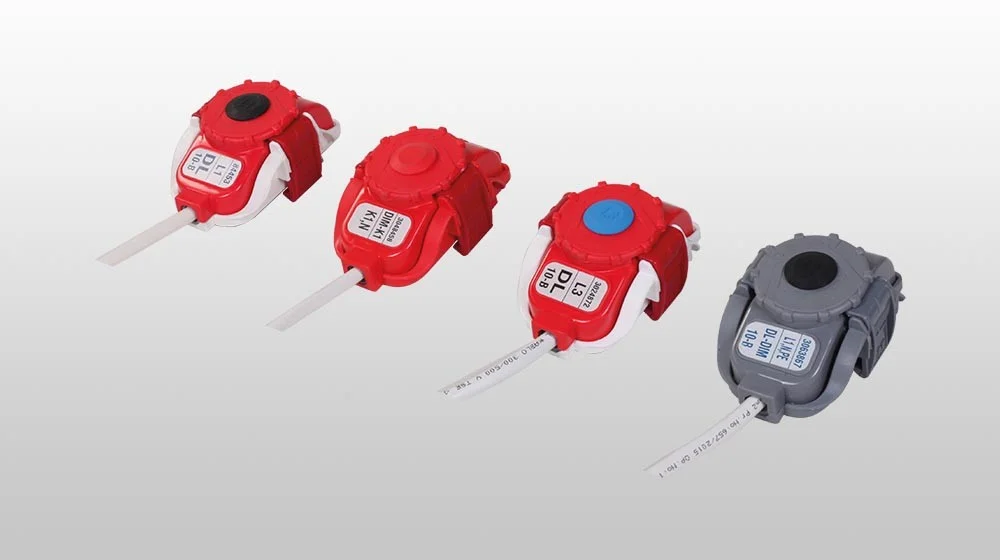

• Выходные разъемы со специальным запорным механизмом разных цветов в зависимости от фаз
• Вариант CE для чистой земли (Clean Earth)
• Класс защиты IP55

E-Line SL

• 40A Токовый ступенчатый медный проводник
• Различные варианты количества проводников до 5 односторонних проводников в одном корпусе
• Корпус из оцинкованного листа с электростатической окраской печи RAL 7038 по запросу.
• 4 односторонних выходных окна на стандартной сборной шине длиной 3 м 1
• Огнестойкая безгалогенная изоляция по всей длине медных луженых жил.
• Простая в установке дополнительная конструкция с посеребренными пружинными контактами
• Выходные разъемы со специальным запорным механизмом разных цветов в зависимости от фаз
• Вариант CE для чистой земли (Clean Earth)
• Класс защиты IP55

Доступные отрасли

• Малый бизнес
• Местные производственные площади на заводах
• Мастерские
• Текстильные заводы
• Автомобильные заводы
• Автомобильная подотрасль
• Малые промышленные объекты
• Торговые центры
• Дата центр
• Большие рынки
