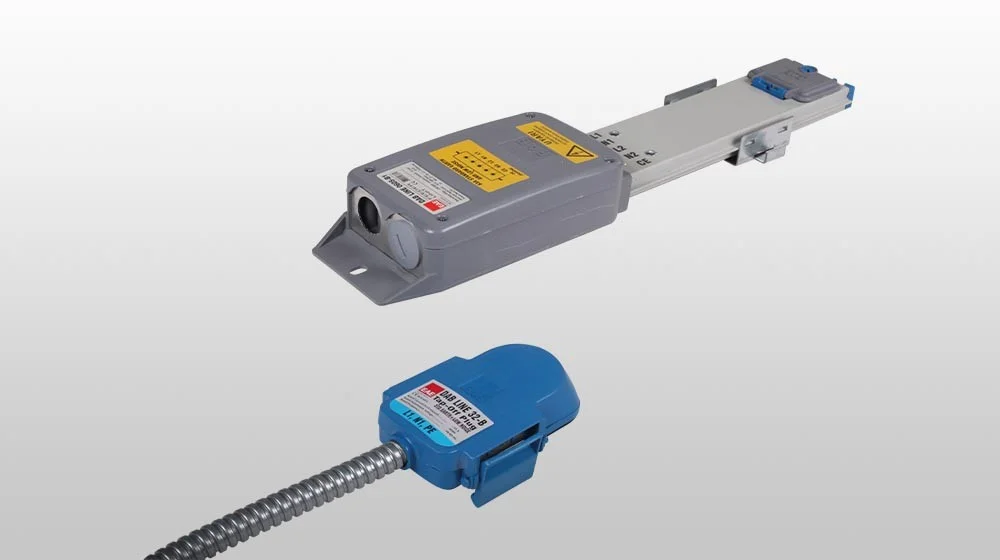

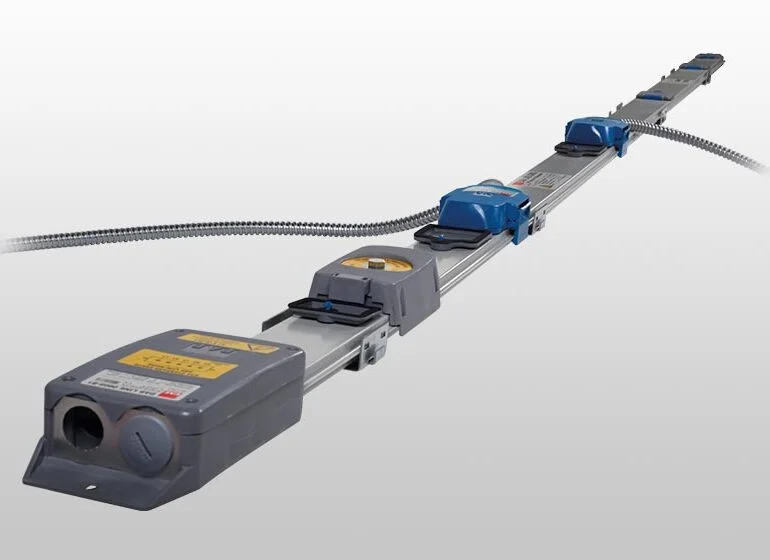

Двойная шина DABLINE
Двойная шина DABLINE предназначена для скрытого распределения электроэнергии под фальшполом в офисах и общественных зданиях. Компактная система на 63 или 80 А допускает гибкое размещение точек подключения.
Системы распределения энергии под полом (63A и 80A)
Используется под полами надземных офисов; Это системы распределения энергии, которые имеют различные цветовые варианты в зависимости от типа шин и могут использоваться на высоте 65 мм и выше.Общие характеристики продукта
- Листовой металл (эпоксидно-полиэфирная смола RAL 7038 с электростатическим порошковым покрытием)
- Полная луженая медная жила
- Пластиковая защита на определенных расстояниях между проводниками с воздушным зазором
Конфигурация проводника
- 4-жильный (N/L3/L2/L/ PE заземление корпуса) – желтая серия – 3-фазная система
- 5 проводников (CE/N2/L2/N/PE, заземление корпуса) – синяя серия – однофазная двухконтурная система
- 5 проводников (CE/N/L3/L2/L/PE, заземление корпуса) – Лиловая серия – 3 фазы – Система с чистым заземлением
Проводники продукта и сила тока
- Медный проводник - 63А / 80А
- Банки
- Бизнес-центры
- Современные офисы
- Отели
- Больницы
- Здания кинотеатров и театров
- Конференц-залы
- Классы
- Туристические объекты
- Здания с фальшполом
| Номинальный ток | 63A или 80A Диапазон тока |
|---|---|
| Стандартная длина секции | Стандартные длины сборных шин 1200 – 2400 – 3000 мм |
| Шаг точек подключения | Возможность получения продукции через каждые 300 и 600 мм |
| Степень защиты | Класс защиты IP 55 |
| Материал изоляции | Безгалогенный пластик класса воспламеняемости 960°C |

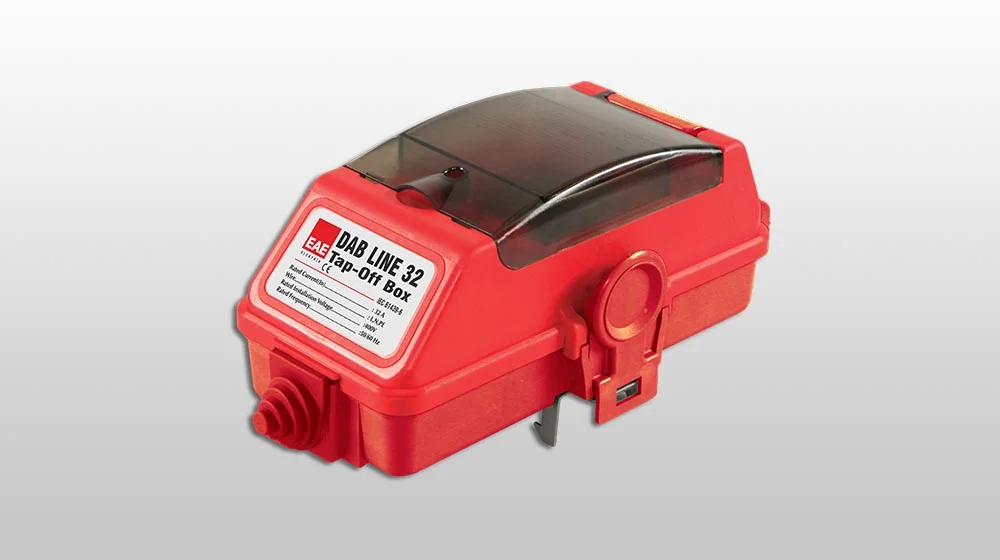

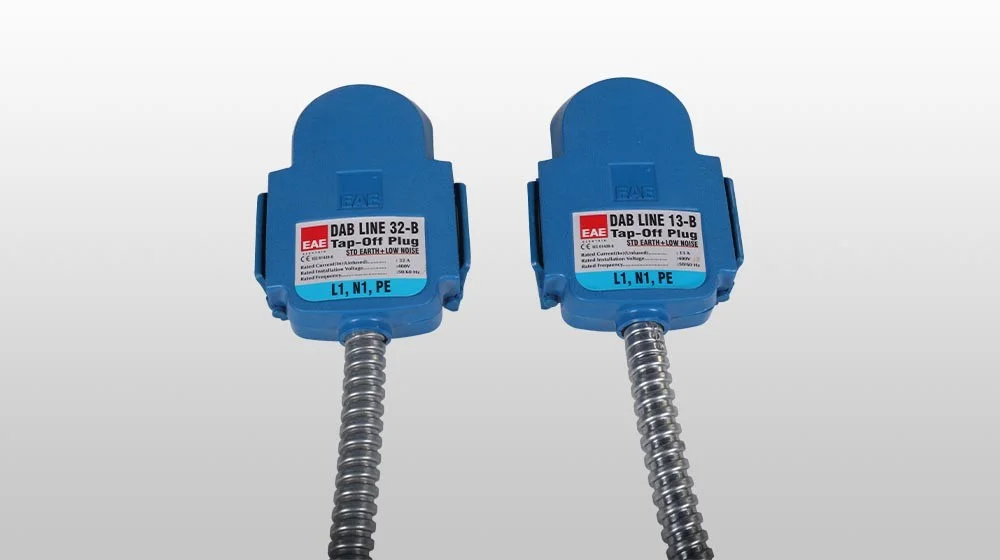

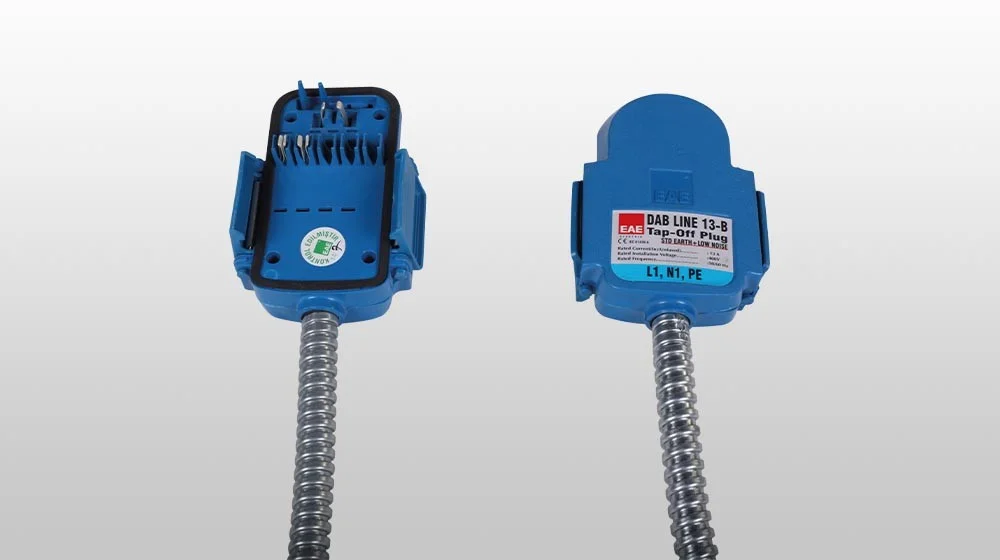

| Особенность | Адресные вилки и розетки на стыках, выходных блоках |
| Контактная система | Контактная структура в виде тюльпана из посеребренной стали с отпечатком пружины |
| Изоляция | Полная изоляция от внешних воздействий на проводники |
| Соединение секций | Конструкция с одним болтом, гарантирующая непрерывность грунта и сборку стыка в зоне стыка |
| Система подвеса | Регулируемые скользящие подвески, установленные на воздуховоде |
| Защита точек подключения | Откидные IP-крышки над вставными окнами |
| Количество проводников | Варианты с 2, 3, 4, 5 проводниками (вариант с чистым заземлением) |
| Схема питания | Однофазный (для ИБП и сети) 2 отдельные шины или 2 отдельные цепи для одной и той же розетки (сетевой ИБП) |
| Маркировка подключений | Адресные блоки приема тока разных цветов для сети и ИБП |
