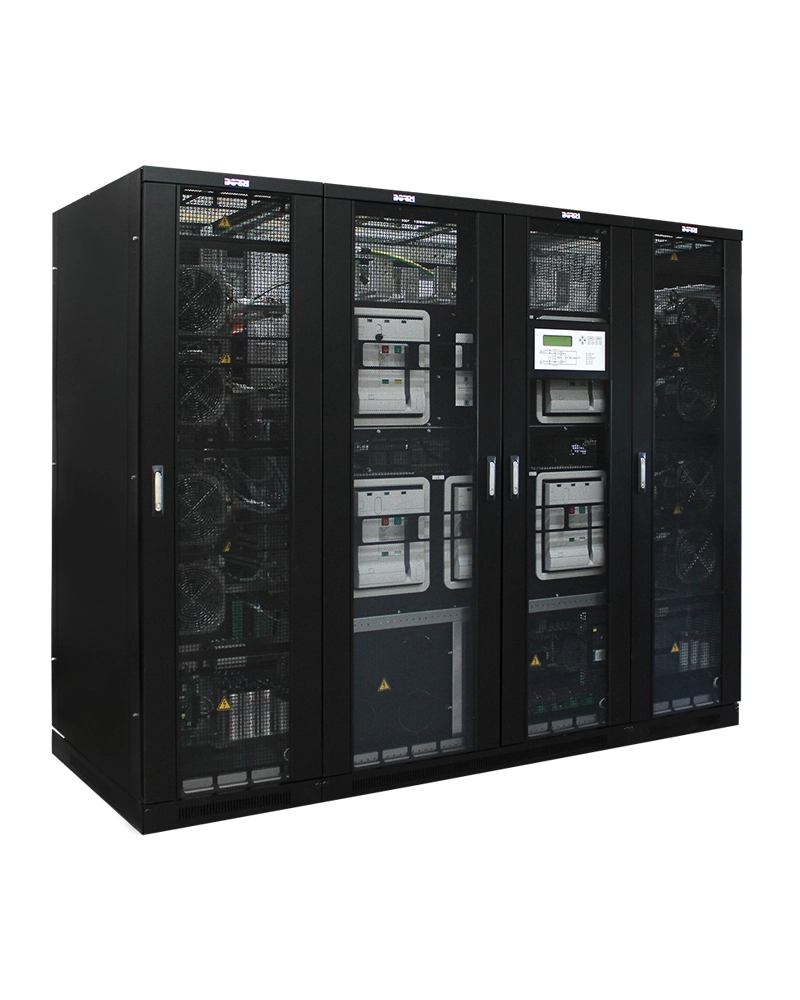

Централизованные статические переключатели STS 300 - 100-2000 A

★★★★★ 5.0

Централизованные статические переключатели STS 300 на 100–2000 A для резервирования линий питания в ЦОД и промышленных объектах. Обеспечивают быстрое переключение между источниками без прерывания критичной нагрузки.

Запросить КП → Открыть PDF
Трехфазные и однофазные централизованные статические переключатели для надежного переключения нагрузки в системах электропитания с раздвоением потока.
  • Прочная конструкция и высокая надежность
  • Решения до 2000 А
  • Оптимальная конфигурация системы для применения в сфере ИКТ.
  • Специально разработанные для использования в критических условиях и специфических технологических приложениях

Преимущества

Полный контроль над переключением нагрузки: непрерывный мониторинг источников и управление пусковыми токами на выходе гарантируют бесперебойную передачу энергии к критическим нагрузкам цепи.; Высокая перегрузочная способность: промышленная конструкция обеспечивает высокую перегрузочную способность и управление большими токами КЗ.; Повышенная безопасность: резервная логика управления, обнаружение неисправностей и встроенная защита от обратного тока обеспечивают полную безопасность системы и оператора.; Минимальные затраты на техническое обслуживание: полный передний доступ ко всем компонентам и высокое качество материалов существенно сокращают затраты на обслуживание.

Особенности

Исполнение без предохранителя в 3- или 4-полюсной конфигурации для максимальной гибкости.; Исполнение без предохранителя в 3- или 4-полюсной конфигурации для максимальной гибкости.; Асинхронная передача данных, соответствующая стандартам ITIC/CBEMA.; Управление нейтралью с перекрытием, для безопасного переключения в 4-полюсных устройствах.; Управление пусковым током на выходе и блокировка короткого замыкания для надежной защиты нагрузки.; Обнаружение неисправностей SCR, входные автоматические выключатели и защита от обратного тока для максимальной безопасности на входе.; Двойной ручной байпас для полной независимости источника в ходе проведения технического обслуживания.; Двойное резервирование источника питания, двойное резервирование управляющей платы и контролируемые вентиляторы для максимальной надежности продукта в приложениях с высокой доступностью.; Полный передний доступ для удобства и простоты технического обслуживания.; По желанию можно настроить верхний, нижний ввод кабеля или ввод сборной шины для максимальной универсальности установки.; По желанию можно настроить верхний, нижний ввод кабеля или ввод сборной шины для максимальной универсальности установки.; Полное соответствие стандартам IEC.

STS 100–2000 A трехфазные централизованные статические переключатели

Номинальный ток, А* 100** 250** 400 630 800 1000*** 1250 1600 1800 2000
Габаритные размеры Ш×Г×В, мм 820x835x1475 811x980x2100 1211x980x2100 2011x980x2100 2311x980x2100 2511x980x2100
Масса, кг 265 290 305 615 660 700 820 1150 1280 1400

*Номинальный ток 3000 A по запрос **Некоторые функции могут быть недоступны ***Доступно с верхним или нижним вводом кабеля, размеры 1211x980x2100 мм (ШхГхВ)

Вход

Тип соединения Фиксированное подключение 3- или 4-проводное
Номинальное напряжение 380/400/415 В перем. тока, три фазы****
Допустимое отклонение напряжения От ±1% до ±20%, регулируется (по умолчанию ±10%)
Частота и диапазон 50/60Гц, От ±1% до ±10%, регулируется (по умолчанию ±5%).
Гармоническое напряжение источника, содержание Неограниченно (если КНИ>20% время переключения ≤10мс)
Фазовый угол переключения от 5° до 30°

Выход

Тип соединения Фиксированное подключение 3- или 4-проводное
Номинальное напряжение 380/400/415 В перем. тока, три фазы с нейтралью
Частота 50/60 Hz
Время переключения ≤4 ms
Режим переключения Break before make
Коэффициент мощности нагрузки от 1 до 0,3
Максимальный амплитудный коэффициент 3:1
КНИ обратного тока от нагрузки Неограниченно
Перегрузочная способность 125% - 10 мин, 150% - 1 мин, 200% - 30 с; 2000% - 10 цикл; 4000% - 1 цикла
КПД (перем.ток/перем.ток) >99%

****Другие опции по запросу

Интерфейс и дополнительные функции

Передняя панель Графический ЖК-дисплей, мнемопанель со светодиодами и клавиатурой
Удаленные коммуникационные порты В комплекте: плата релейных контактов, последовательные порты RS232 и RS485, протокол ModBus-RTU. Опции: дополнительная плата с релейными контактами, SNMP, ModBus через TCP/IP, Двойная карта ModBus.
Дополнительные функциональные расширения Предохранители для защиты тиристоров; Изоляционный трансформатор; выходные распределительные панели; Другие опции по запросу

Система

Степень защиты IP 20 (другие опции)
Цвет RAL 9005 (другие опции)
Установка Разрешается установка к стене, а также вплотную боковыми и задними стенками
Доступ** кабельный ввод снизу и сверху кабельный ввод сверху и сборная шина сборная шина сверху

**другие по запросу

Условия окружающей среды

Диапазон рабочих температур от 0°C до +40°C
Диапазон температуры хранения от -10°C до +60°C
Высота над уровнем моря <1000м без снижения мощности, >1000м снижение мощности на 0,5% на каждые 100м
Уровень акустического шума на расстоянии в 1м, дБА <65

Стандарты и сертификация

Обеспечение качества, охрана окружающей среды, безопасность труда и охрана здоровья ISO 9001, ISO 14001, ISO 45001
Безопасность IEC/EN 62310-1
ЭМС IEC/EN 62310-2
Автоматические выключатели IEC/EN 60947-3
Предел напряжения переключения IEEE Standard 446
Степень защиты IEC 60529
Характеристики IEC/EN 62310-3
Маркировка CE
