Главная / Каталог / Электроснабжение / ИБП / Трёхфазные ИБП / Однофазные и трехфазные ИБП B8031FXS/B8033FXS - 10-20 кВА
ИБП Трёхфазные ИБП

Однофазные и трехфазные ИБП B8031FXS/B8033FXS - 10-20 кВА

★★★★★ 5.0

ИБП B8031FXS/B8033FXS мощностью 10–20 кВА для объектов с однофазной или трехфазной схемой питания. Решение подходит для серверных, инженерных помещений и критичных нагрузок с повышенными требованиями к надежности.

Запросить КП → Открыть PDF
Источники бесперебойного питания с однофазным выходом для малых и средних центров обработки данных, серверов, сетевой и телекоммуникационной аппаратуры, систем аварийной защиты, автоматизации зданий и медицинского оборудования.
  • Небольшой размер и высокая плотность энергии.
  • Решения для параллельной работы до 120 кВА.
  • Способность к продолжительной автономной работе.
  • Индивидуальное исполнение для применения в суровых условиях окружающей среды.

Преимущества

Минимальная площадь установки: данная серия характеризуется исключительно малыми габаритными размерами и одним из самых низких значений занимаемого пространства в своем диапазоне.; Низкие операционные издержки: высокий КПД и экорежим сокращают общие потери энергии и, тем самым, затраты на электроэнергию.; Никакого превышения характеристик электрической системы: технология БТИЗ (IGBT), обеспечивающая ровный синусоидальный входной ток, сокращает издержки на избыточность системы.; Удобный ввод в эксплуатацию и быстрое техническое обслуживание: извлекаемые силовые модули и простое обращение сокращают время на установку и обслуживание.

Особенности

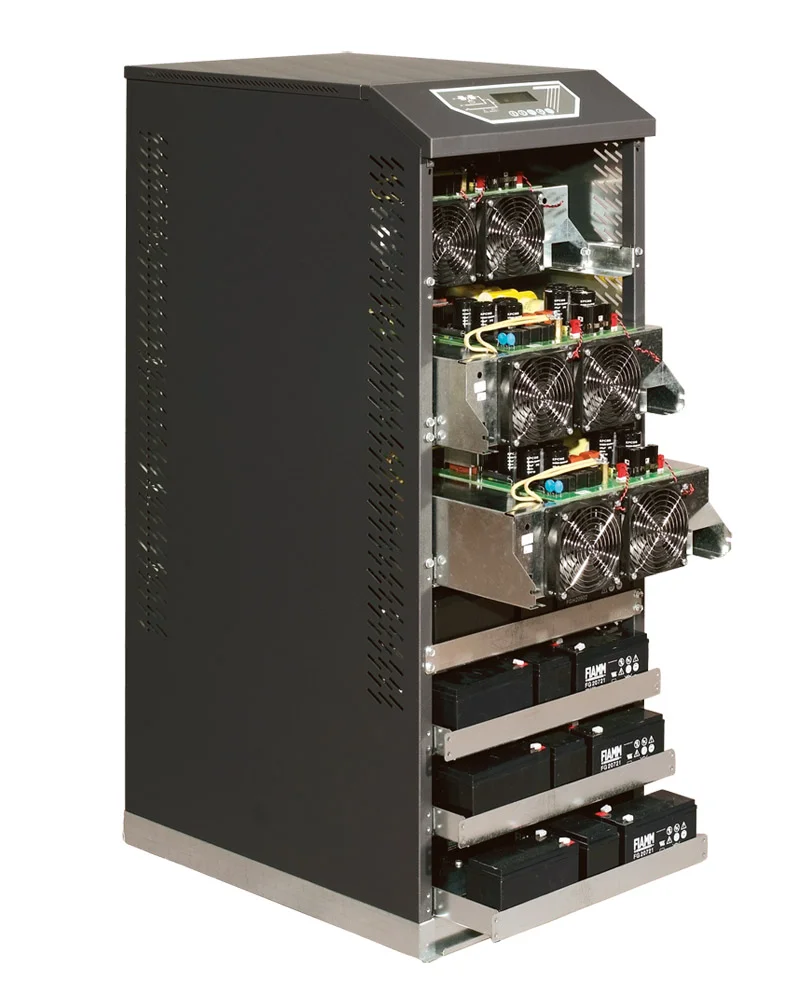

ИБП с онлайн-системой двойного преобразования, VFI-SS-111 классификация согласно стандарту IEC EN 62040-3.; Экорежим и бестрансформаторная конструкция обеспечивают низкие операционные издержки и минимальное отрицательное воздействие на окружающую среду.; Архитектура с извлекаемыми силовыми модулями, роликами позиционирования и встроенной диагностикой для обеспечения простого обслуживания и очень низкого показателя среднего времени ремонта.; Технология IGBT (БТИЗ) и электронная компенсация коэффициента мощности обеспечивают уровень коэффициента мощности 0,99 и низкие входные гармонические искажения для максимальной совместимости с входным оборудованием.; Мощное зарядное устройство для аккумуляторной батареи, обеспечивающее длительную автономную работу и минимальное время заряда.; Двойной блок ЦОС и микропроцессорная логика для обеспечения максимальной производительности и надежности.; Распределенный параллельный контроль на базе CAN-шины обеспечивает высокую точность распределения нагрузки и отсутствие единой точки отказа в системах, работающих параллельно.; Полный набор средств связи, позволяющих настроить дистанционный контроль работы оборудования.; Полное соответствие всем международным технологическим стандартам, что гарантирует высочайшее качество продукции.

B8031FXS/B8033FXS однофазный и трехфазный ИБП 10-20 кВА

Мощность, кВА 10 15 20
Номинальная мощность, кВт 9 13.5 18
Габаритные размеры ИБП Ш×Г×В, мм 450x670x1200
Масса ИБП, кг 100 110 110
Масса ИБП с внутренней аккумуляторной батареей, кг 247 257 257
Габаритные размеры модуля внеш. аккум. батареи Ш × Г × В, мм 500x670x1200
Конфигурация аккумуляторной батареи Внутренняя или внешняя, от 360 до 372 элементов, свинцово-кислотный элемент с клапанным регулированием (VRLA) (другие опции)
Максимальное время автономной работы с внутренней аккумуляторной батареей при 70% нагрузки, минут 32 19 12

Вход

B8031FXS (10-15-20 kVA) B8033FXS (10-15-20 kVA)
Тип соединения Фиксированное подключение 4-проводное (выпрямитель), 2-проводное (байпас) Фиксированное подключение 4-проводное
Номинальное напряжение "400В перем. тока, три фазы с нейтралью (выпрямитель) 220/230/240В перем. тока, одна фаза (байпас)" "400В перем. тока, три фазы с нейтралью (выпрямитель) 380/400/415В перем. тока, три фазы с нейтралью (байпас)"
Допустимое отклонение напряжения -20%, +15% (выпрямитель); ±10% (байпас)
Частота и диапазон 50/60Гц, 45...65Гц
Коэффициент мощности
Искажение тока (коэффициент нелинейных искажений на входе, КНИв) <4%

Выход

B8031FXS (10-15-20 кВА) B8033FXS (10-15-20 кВА)
Тип соединения Фиксированное подключение 2-проводное Фиксированное подключение 4-проводное
Номинальное напряжение 220/230/240В перем. тока, 1 фаза 380/400/415В перем. тока, три фазы с нейтралью
Частота 50/60 Hz
Регулирование напряжения Static ±1%; dynamic: IEC EN 62040-3 Class 1
Коэффициент мощности до 0,9, без снижения номинальной мощности
Перегрузочная способность "Инвертор: 125% в течение 10 минут, 150% в течение 30 секунд, >150% в течение 10 секунд; байпас: 150% постоянно, 1000% в течение 1 цикла"
КПД (перем.ток/перем.ток)* До 98%
Классификация согласно стандарту IEC/EN62040-3 VFI-SS-11

*В соответствии с IEC/EN62040-3

Интерфейс и дополнительные функции

Передняя панель Графический дисплей, мнемопанель со светодиодами и клавиатурой, локальное АОП
Удаленные коммуникационные порты В комплекте: последовательный RS232 и USB; клеммный блок для вспомогательного контакта автоматического выключателя аккумуляторной батареи. Опции: входной клеммный блок (дистанционное аварийное отключение питания, дополнительный контакт выключателя внешнего сервисного байпаса, дополнительный контакт режима ДГУ), адаптер SNMP (Ethernet), Веб-интерфейс (Ethernet), ModBus-TCP/IP (Ethernet), ModBus-RTU (RS485), ModBus-RTU — PROFIBUS DP адаптер; релейная плата контактов SPDT; панель дистанционного мониторинга системы; программное обеспечение для управления ИБП и отключения сервера
Дополнительные функциональные расширения Изолирующий трансформатор; трансформаторы/автотрансформаторы для регулирования напряжения; внешний сервисный байпас; специальные батарейные шкафы; настенный блок предохранителей аккумуляторной батареи; температурный датчик аккумуляторной батареи, комплект параллельного подключения; модуль синхронизации нагрузки одиночных блоков ИБП; другие опции предоставляются по запросу

Система

Степень защиты IP 20
Цвет RAL 7016
Установка расстояние от стены до ИБП — 10см, разрешается установка вплотную боковыми стенками
Доступ Передний и верхний доступ, нижний ввод кабеля

Условия окружающей среды

Диапазон рабочих температур от -0°C до +40°C
Диапазон температуры хранения от -10°C до +70°C
Высота над уровнем моря <1000м без снижения мощности , >1000м снижение мощности на 0,5% на каждые 100м
Уровень акустического шума на расстоянии в 1м, дБА <52

Стандарты и сертификация

Обеспечение качества, охрана окружающей среды, безопасность труда и охрана здоровья ISO 9001, ISO 14001, ISO 45001
Безопасность IEC EN 62040-1
ЭМС IEC EN 62040-2
Экологические аспекты IEC EN 62040-4
Требования к испытаниям и эксплуатационные характеристики IEC EN 62040-3
Степень защиты IEC 60529
Маркировка CE
